グラフィックカードの取り付け方

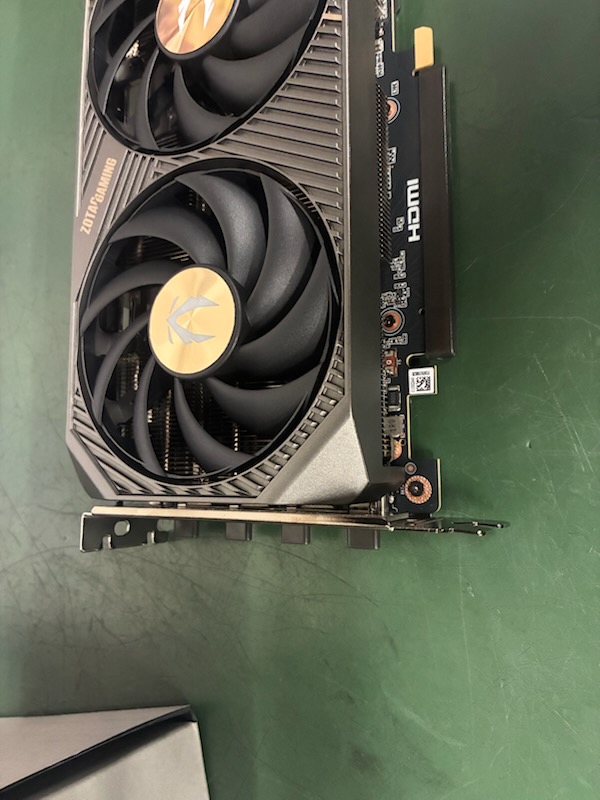

１．グラフィックカードを箱から出して、フィルムを剥がす。

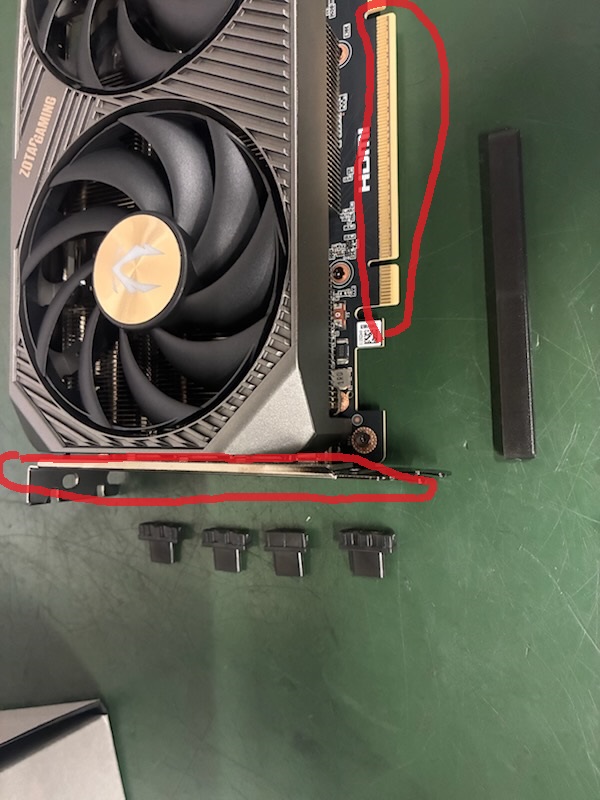

２．保護カバーをすべて外す。

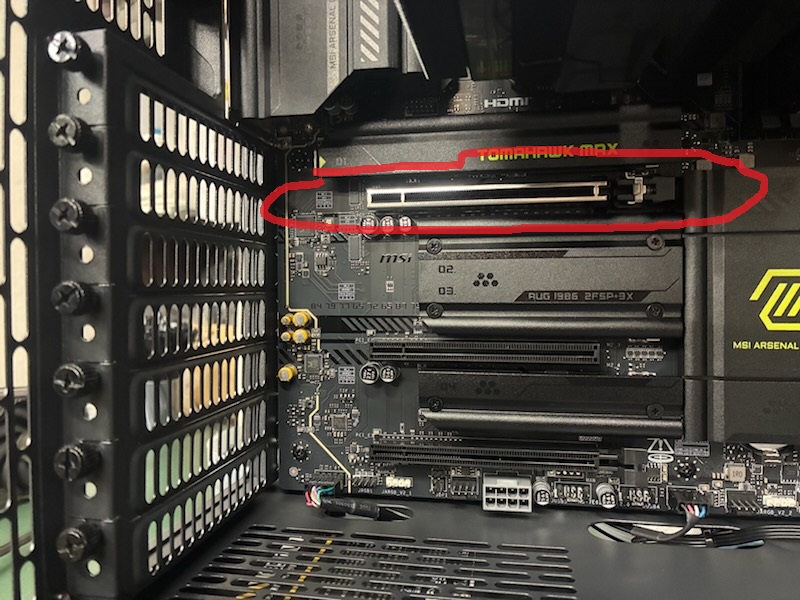

３．マザーボードのPCIeｘ16レーンを確認する。（ラッチがあるタイプは押して倒しておく）

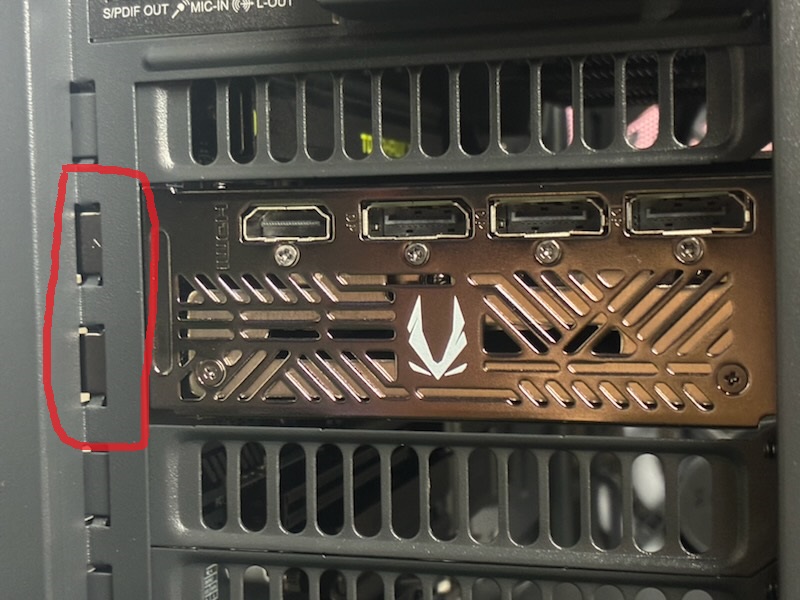

４．ケースのリアブラケット（画像の場合は2本）とネジを外す。

（セットアップでご注文の場合はグラフィックカード取り付け位置のリアブラケットは外してありますのでネジを外して下さい。）

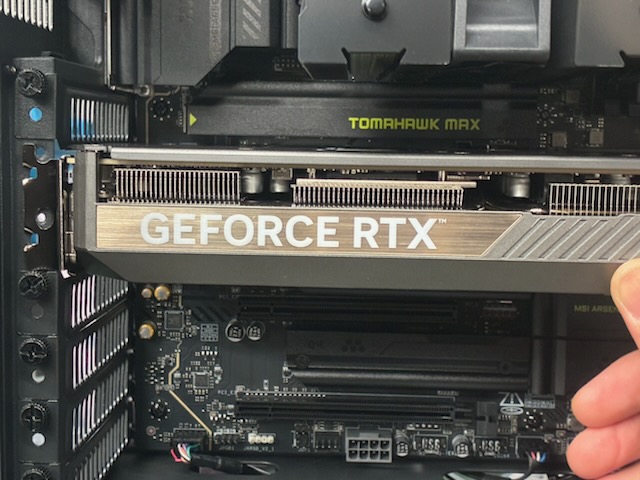

５・グラフィックカードをPCIeｘ16に合わせて接続する。

（奥まで刺さっているか念の為、グラフィックカードを手のひらでマザー側へ押しましょう）

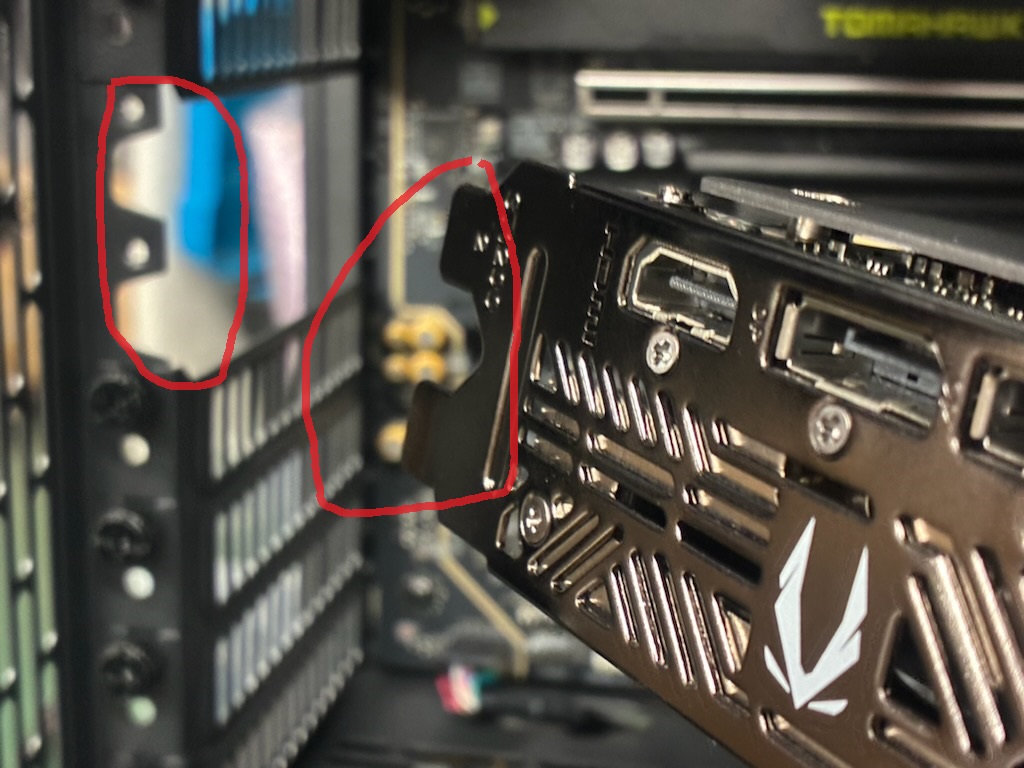

６．リア側もちゃんと刺さっているか確認する（グラフィックカードの銀色のプレートが外側に出ていないか）

７．ネジを止める。

８．グラフィックカードに接続する補助電源（画像は16Pin）

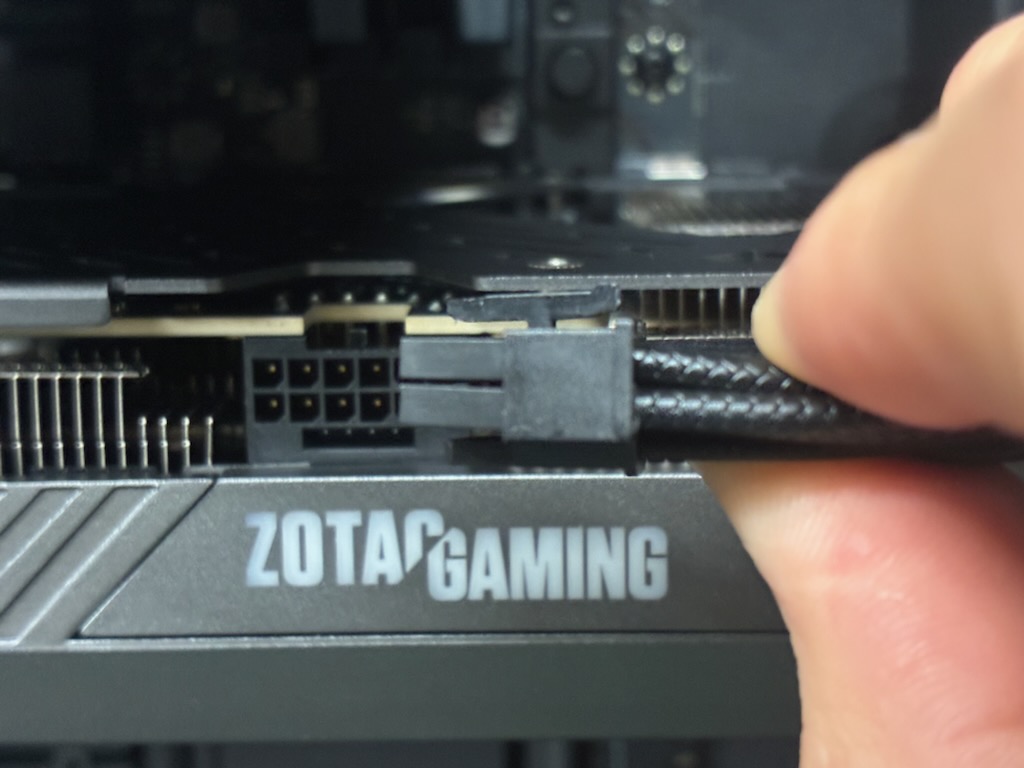

９．爪の向きを確認する。

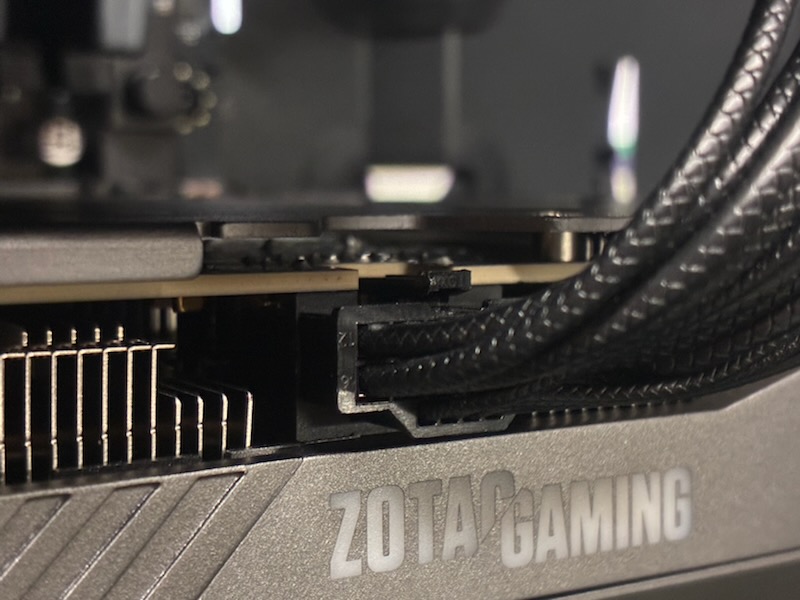

１０．接続する（奥までしっかり挿し、隙間や浮きがないか要確認）

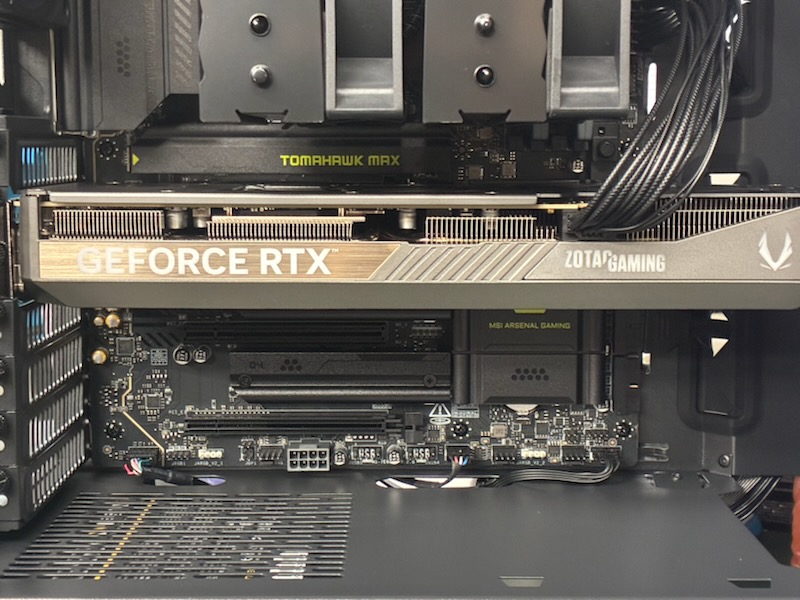

１１．接続完了。
